AJY60(交流窜入直流母线检测单元)
1.本装置是检测直流屏系统直流母线窜入了交流成份用。
2.可设置窜入交流电压的告警值0-300V,（默认电压是10V）。
3.采用两路交流变送器，分别检测直流母线正、负的交流电压份量。
4.正、负两路告警输出（每路皆有常开常闭点供选择使用）。
5.内部电源可单独供电，因此可用在48V及以下的系统上。
6.本单元可脱离监控单独运行，实时检测和告警。

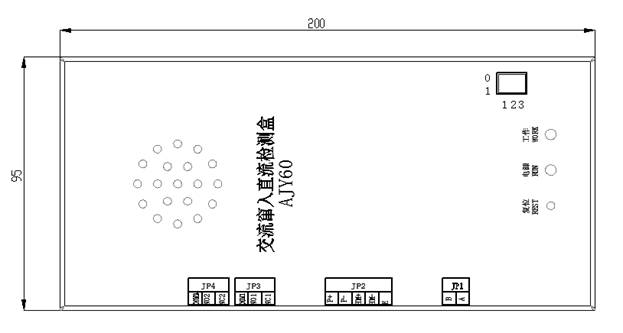

接线说明：
JP1 | A | 接485通信总线的A端 |
B | 接485通信总线的B端 |
JP2 | E | 接外壳大地 |
HM- | 接直流负母线 |
HM+ | 接直流正母线 |
P- | 外接供电电源负端（或并接在HM-上） |
P+ | 外接供电电源正端（或并接在HM+上） |
JP3 | NC1 | 继电器干接点常闭端 |
NO1 | 继电器干接点常开端 |
CON1 | 继电器干接点公共端 |
JP4 | NC2 | 继电器干接点常闭端 |
NO2 | 继电器干接点常开端 |
COM2 | 继电器干接点公共端 |
